Mae sglodyn laser, a elwir hefyd yn far laser deuod heb ei osod, yn sglodyn laser allyrrwr sengl neu sglodion laser un bar, nad ydynt wedi'u gosod ar sinc gwres ac nad oes ganddynt unrhyw becynnu allanol. Dewiswch o ddeunyddiau lled-ddargludyddion GaAs, InP, a GaSb i gael tonfedd o 450 nm i 2 µm, sy'n darparu dibynadwyedd a pherfformiad eithriadol.

Mae sglodyn laser yn sglodyn bach sy'n integreiddio laserau a chydrannau optoelectroneg eraill. Cydran graidd sglodion laser yw laser lled-ddargludyddion, sy'n defnyddio'r broses ailgyfuno electronau a thyllau mewn deunyddiau lled-ddargludyddion i gynhyrchu laserau. Mae sglodion laser yn llai ac yn ysgafnach na laserau nwy traddodiadol neu laserau cyflwr solet, gan eu gwneud yn addas i'w hintegreiddio i wahanol ddyfeisiau cludadwy ac wedi'u mewnosod.

Allyrrydd Sengl

Bar Sengl

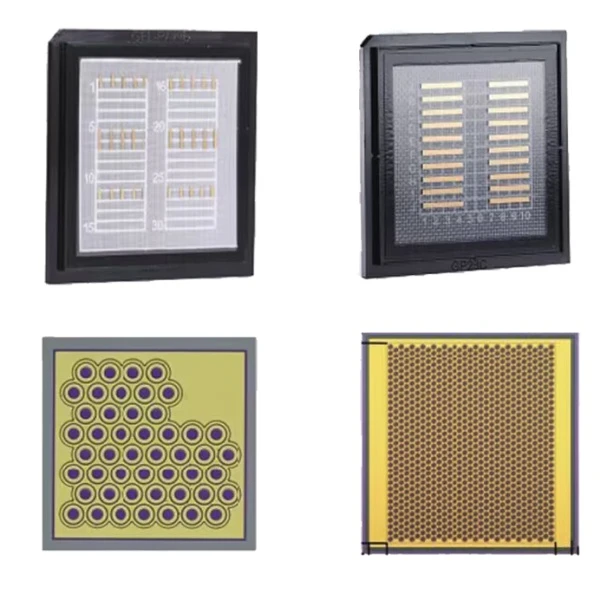

Sglodion VCSEL

Sglodion EEL Allyrrwr Sengl

Sglodion EEL Bar Sengl

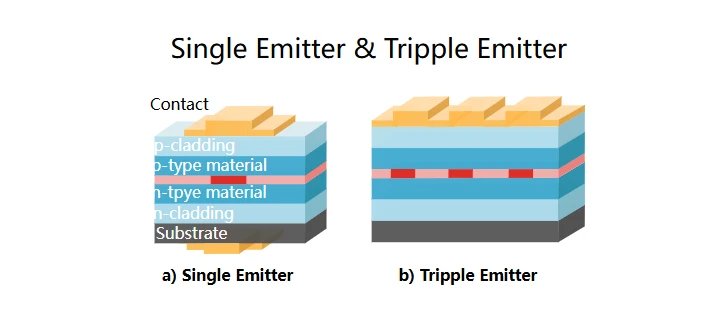

Y prif wahaniaeth rhwng sglodion laser allyrrydd sengl a sglodyn laser bar sengl yw eu strwythur a'u cymhwysiad. Mae sglodyn laser allyrrydd sengl fel arfer yn cyfeirio at un sglodyn laser, tra bod sglodion laser un bar yn strwythurau siâp stribed sy'n cynnwys sglodion laser lluosog.

Mae sglodyn laser allyrrydd sengl yn cynnwys sglodyn laser sengl ac fel arfer mae ganddo faint llai ac allbwn pŵer is. Fe'u defnyddir fel arfer mewn cymwysiadau sy'n gofyn am reolaeth fanwl gywir ar y trawst, megis cyfathrebiadau ffibr-optig ac awgrymiadau laser. Nodweddion sglodion laser allyrrydd sengl yw eu hansawdd trawst uchel ac maent yn addas ar gyfer cymwysiadau sydd angen cyfeiriadedd uchel a disgleirdeb uchel.

Mae sglodion laser bar sengl yn strwythurau siâp stribed sy'n cynnwys sglodion laser lluosog ac fel arfer mae ganddynt faint mwy ac allbwn pŵer uwch. Mae sglodion laser bar sengl yn addas ar gyfer cymwysiadau sydd angen allbwn pŵer uchel, megis prosesu deunyddiau, offer meddygol, ac offerynnau ymchwil gwyddonol. Nodweddion sglodion laser bar sengl yw eu pŵer allbwn uchel ac maent yn addas ar gyfer cymwysiadau sydd angen arbelydru ardal fawr neu ynni uchel.

O ran manylion technegol a chymwysiadau, mae sglodion laser allyrrwr sengl a sglodion laser bar sengl hefyd yn wahanol o ran dulliau paratoi a dewis deunydd. Mae sglodion laser allyrrydd sengl fel arfer yn cael eu paratoi gan ddefnyddio technoleg dyddodiad anwedd cemegol organig metel ac mae ganddynt ansawdd trawst uchel ac effeithlonrwydd. Mae'r sglodion laser bar sengl yn osgoi lasio ochr trwy ddylunio haen epitaxial a rhigol ynysu, ac yn gwella dibynadwyedd a gwydnwch y ddyfais.

Gellir torri bariau laser heb eu gosod yn sglodion laser allyrrwr sengl, gan gynnwys y camau canlynol:

Sgripio: Ar bob bar laser heb ei osod sydd i'w hollti, mae sgribio'n cael ei berfformio rhwng dau sglodyn cyfagos.

Ehangu ffilm: Mae'r ffilm gludiog gyda'r bar laser ynghlwm yn cael ei drosglwyddo i'r peiriant ehangu ffilm ar gyfer yr ehangiad ffilm gyntaf. Ar ôl i'r ehangiad ffilm gael ei gwblhau, mae'r ffilm gludiog yn y cyflwr ehangu cyntaf ac mae'n parhau i fod yn y cyflwr hwn.

Hollti: Mae'r ffilm gludiog yn y cyflwr ehangu cyntaf yn cael ei drosglwyddo i'r peiriant hollti, ac mae'r bar laser yn cael ei hollti ar hyd y llinell ysgrifennu i wahanu'r sglodion ar y bar laser oddi wrth ei gilydd. Trwy ehangu'r ffilm gludiog sydd ynghlwm wrth y bar laser cyn hollti, darperir prestress i'r sglodion ar ddwy ochr y llinell ysgrifennu, fel y gellir gwahanu'r sglodion yn naturiol yn lân ar hyd y cyfeiriad ysgrifennu yn ystod hollti, gan osgoi'r sglodion rhag gwrthdaro â phob un. eraill yn ystod hollti a chael eu difrodi.

Yr allwedd i'r dull hwn yw darparu prestress trwy ehangu ffilm i sicrhau y gellir gwahanu'r sglodion yn naturiol ar hyd y cyfeiriad ysgrifennu yn ystod hollti, a thrwy hynny wella cynnyrch ac ansawdd y sglodion.

‌Mae'r gofod rhwng allyrwyr y bar laser heb ei osod yn cael effaith sylweddol ar berfformiad. Gall bylchiad allyrrydd unffurf sicrhau gwell effaith afradu gwres ar y bar laser heb ei osod, gan wella bywyd a sefydlogrwydd y bar laser heb ei osod.

Bydd y pellter rhwng allyrwyr y bar laser heb ei osod yn effeithio ar yr effaith afradu gwres. Os yw'r gofod rhwng yr allyrwyr yn anwastad, gall achosi tymheredd rhai allyrwyr i fod yn rhy uchel, gan effeithio ar berfformiad a bywyd y laser. Trwy addasu lled pob allyrrydd y bar, gellir gwneud afradu gwres y bar cyfan yn fwy unffurf, a gellir osgoi tymheredd yr allyrrydd canol i fod yn sylweddol uwch na thymheredd yr allyrrydd ymyl, a thrwy hynny leihau'r problemau o sifft tonfedd a lleihau lled curiad y galon.

Mae'r gofod rhwng yr allyrwyr hefyd yn effeithio ar ddisgleirdeb y bar laser heb ei osod. Os yw'r pellter rhwng yr allyrwyr yn rhy fawr, gall achosi disgleirdeb anwastad ac effeithio ar yr effaith arddangos. Gall y gofod priodol rhwng allyrwyr sicrhau effaith arddangos a pherfformiad y bar laser heb ei osod mewn gwahanol senarios cymhwyso.

Mae yna ofynion lluosog ar gyfer sinciau gwres a ddefnyddir mewn pecynnu sglodion laser, yn bennaf gan gynnwys dargludedd thermol, paru cyfernod ehangu thermol, gallu rhyddhau straen thermol a thriniaeth arwyneb. ‌

Yn gyntaf, dargludedd thermol yw un o baramedrau pwysig deunyddiau sinc gwres. Mae sglodion laser yn cynhyrchu llawer o wres yn ystod y llawdriniaeth. Os na ellir afradu'r gwres mewn pryd, bydd yn effeithio ar berfformiad a bywyd y laser. Felly, mae angen i ddeunydd y sinc gwres fod â dargludedd thermol uchel er mwyn dargludo'r gwres i ffwrdd yn effeithiol. Mae gan ddeunyddiau sinc gwres cyffredin fel nitrid alwminiwm, carbid silicon, diemwnt, ac ati ddargludedd thermol uchel‌.

Yn ail, mae paru cyfernod ehangu thermol‌ hefyd yn bwysig iawn. Mae angen i cyfernodau ehangu thermol sglodion laser a deunyddiau sinc gwres gydweddu i leihau straen a achosir gan newidiadau tymheredd ac atal craciau neu anffurfiad rhwng deunyddiau. Er enghraifft, cyfernod ehangu thermol nitrid alwminiwm yw 4.6 × 10 ^ -6 / K, sy'n agos at gyfernod ehangu thermol sglodion laser, felly fe'i defnyddir yn aml fel deunydd sinc gwres trawsnewidiol.

Yn ogystal, mae gallu rhyddhau straen thermol‌ hefyd yn ffactor allweddol. Bydd y gwres a gynhyrchir gan y laser yn ystod y llawdriniaeth yn achosi straen thermol rhwng y sglodion a'r sinc gwres. Os na all y deunydd sinc gwres ryddhau'r pwysau hyn yn effeithiol, gall achosi i'r perfformiad laser ddiraddio neu fethu. Felly, mae angen i ddeunydd y sinc gwres fod â galluoedd rhyddhau straen thermol da‌.

Yn olaf, mae'r driniaeth arwyneb hefyd yn effeithio ar berfformiad y sinc gwres. Mae angen i driniaeth arwyneb y deunydd sinc gwres fodloni rhai gofynion ymddangosiad a phrofion ffisegol a chemegol i sicrhau ei ddibynadwyedd a'i wydnwch mewn cymwysiadau ymarferol.

I grynhoi, mae angen i'r sinc gwres a ddefnyddir ar gyfer sglodion laser wedi'i becynnu gael dargludedd thermol uchel, cyd-fynd â chyfernod ehangu thermol y sglodion, galluoedd rhyddhau straen thermol da a thriniaeth arwyneb briodol i sicrhau sefydlogrwydd a dibynadwyedd hirdymor y laser.

‌Mae camau craidd pecynnu bariau sglodion laser heb eu gosod yn cynnwys: dewis deunyddiau pecynnu priodol, dylunio'r strwythur pecynnu, perfformio weldio a bondio, a gwneud y gorau o reolaeth thermol.

Yn gyntaf oll, dewis y deunydd pacio priodol yw'r allwedd i sicrhau perfformiad y bar sglodion laser heb ei osod. Er enghraifft, gellir defnyddio sodr caled tun aur i becynnu bariau laser lled-ddargludyddion glas pŵer uchel gallium nitride (GaN), a gellir defnyddio sinc gwres pontio copr-twngsten fel haen glustogi i atal straen gweddilliol pecynnu. Yn ogystal, gellir defnyddio system deunydd epitaxial InGaAs / AlGaAs hefyd i ddylunio araeau bar laser lled-ddargludyddion taprog pŵer uchel.

Yn ail, mae strwythur pecynnu wedi'i ddylunio'n gywir yn hanfodol i wella perfformiad bariau sglodion laser heb eu gosod. Er enghraifft, gellir adeiladu strwythur y pecyn gan ddefnyddio cydrannau megis sinciau gwres microchannel, ffilmiau inswleiddio, a thapiau copr i gyflawni rheolaeth thermol dda a dosbarthiad cyfredol.

Nesaf daw'r broses sodro a bondio. Defnyddir peiriant lleoli manwl uchel i fondio'r sglodion i'r sinc gwres pontio copr-twngsten, ac mae tymheredd, pwysau ac amser weldio yn cael eu rheoli'n llym i sicrhau ansawdd weldio. Mae arbrofion yn dangos y gall paramedrau weldio priodol leihau ymwrthedd thermol a cherrynt trothwy yn sylweddol, a thrwy hynny wella pŵer optegol allbwn ac effeithlonrwydd trosi ffotodrydanol.

Yn olaf, mae optimeiddio rheolaeth thermol yn fesur pwysig i sicrhau gweithrediad sefydlog hirdymor bariau sglodion laser heb eu gosod. Trwy ddylunio strwythur y sinc gwres yn rhesymegol a dewis deunyddiau priodol, gellir lleihau'r ymwrthedd thermol yn effeithiol, gellir gwella'r effeithlonrwydd afradu gwres, a gellir ymestyn oes gwasanaeth y bariau sglodion laser heb eu gosod.

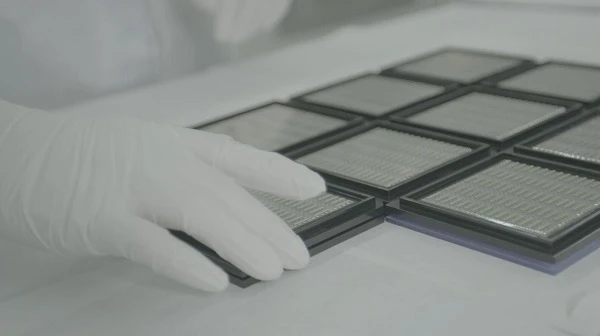

1. Atal halogiad: Mae angen pecynnu'r bar laser heb ei osod mewn amgylchedd di-lwch a di-haint i atal ymwthiad gronynnau a micro-organebau. Gall yr halogion hyn effeithio ar berfformiad a bywyd y bar laser heb ei osod, a hyd yn oed achosi methiant pecynnu.

2. Gwella ansawdd pecynnu: Gall rheolaeth amgylcheddol yn yr ystafell lân sicrhau bod y tymheredd, y lleithder a'r llif aer yn ystod y broses becynnu yn y cyflwr gorau, a thrwy hynny wella ansawdd a chysondeb pecynnu. Mae hyn yn helpu i leihau diffygion pecynnu a gwella cyfradd cymwysedig cynhyrchion.

3. Ymestyn bywyd gwasanaeth: Gall pecynnu mewn amgylchedd glân leihau'r difrod i'r bar laser heb ei osod gan ffactorau allanol, a thrwy hynny ymestyn ei fywyd gwasanaeth. Mae'r ystafell lân yn lleihau'r problemau llygredd y gellir eu hwynebu yn ystod y broses becynnu trwy reoli'r amodau amgylcheddol yn llym, ac yn amddiffyn sefydlogrwydd a dibynadwyedd y bar laser heb ei osod.

4. Gwella effeithlonrwydd cynhyrchu: Gall y system hidlo effeithlon ac amodau amgylcheddol a reolir yn llym yr ystafell lân leihau ymyriadau cynhyrchu ac ail-weithio a achosir gan lygredd, a thrwy hynny wella effeithlonrwydd cynhyrchu cyffredinol. Yn ogystal, gall yr ystafell lân hefyd sicrhau parhad a sefydlogrwydd y broses gynhyrchu, gan wella effeithlonrwydd cynhyrchu ymhellach.

Gwahaniaethau strwythurol:

‌EEL (Laser Allyrru Ymyl): Mae EEL yn defnyddio allyriadau ymbelydredd ar hyd y cyfeiriad echelin, hynny yw, mae'r golau'n cael ei allyrru ar hyd cyfeiriad awyren y ddyfais, fel arfer gyda strwythur silindrog, ac mae'r golau'n allyrru pelydr laser o'r ochr.

‌VCSEL (Laser Allyrru Arwyneb Ceudod Fertigol): Mae strwythur VCSEL yn fertigol, hynny yw, mae'r golau yn berpendicwlar i'r ddyfais, ac mae'r golau'n cael ei allyrru'n bennaf o'r brig, gan ffurfio man crwn.

Modd allyriadau:

EEL: Mae'r pelydr laser yn cael ei ollwng o'r ochr trwy strwythur silindrog.

VCSEL: Laser sy'n allyrru arwyneb, mae'r golau'n cael ei allyrru'n bennaf o'r brig.

Siâp smotyn:

EEL: Mae'r man a allyrrir yn eliptig.

VCSEL: Mae'r man a allyrrir yn gylchol.

Gwahaniaethau perfformiad:

‌EEL: Mae ganddo bŵer allbwn uwch ac egni un laser, sy'n addas ar gyfer cymwysiadau â gofynion ynni uchel.

‌VCSEL‌: Mae ganddo effeithlonrwydd cwantwm mewnol uchel a sefydlogrwydd thermol gwell, a gall gyflawni cyflymder uchel, defnydd pŵer isel ac ystod tymheredd eang ‌.

Meysydd cais:

‌EEL‌: Fe'i defnyddir yn bennaf ar gyfer cyfathrebu cyflym, megis cyfathrebu ffibr-optig, argraffu laser, disgiau optegol, a mesur a chanfod optegol.

‌VCSEL‌: Fe'i defnyddir yn gyffredin mewn rhyng-gysylltiad optegol canolfan ddata, lidar, adnabod wynebau, sganio 3D a chymwysiadau eraill ‌.

I grynhoi, mae gan EEL a VCSEL wahaniaethau sylweddol mewn strwythur, modd allyriadau, siâp sbot, perfformiad, a meysydd cymhwyso. Gall defnyddwyr ddewis y sglodion laser priodol yn ôl anghenion penodol.

Mae gwaith sglodion EEL Edge Eitting Laser yn bennaf yn cynnwys y camau canlynol:

1. Chwistrelliad cludwr: Trwy gymhwyso tuedd ymlaen, mae electronau'n cael eu chwistrellu o'r rhanbarth math N i'r haen weithredol, ac mae tyllau'n cael eu chwistrellu o'r rhanbarth math P i'r haen weithredol. Yn yr haen weithredol, mae electronau a thyllau yn ailgyfuno i gynhyrchu ffotonau. Mae'r broses hon yn debyg i ddeuod allyrru golau (LED), ond mae EEL i gyflawni laserau yn lle golau cyffredin.

2. Ymbelydredd ysgogol ac ymhelaethu golau: Mae ffotonau a gynhyrchir yn yr haen weithredol yn rhyngweithio ag electronau cynhyrfus eraill, gan achosi'r electronau hyn i drosglwyddo i gyflwr ynni isel ac allyrru mwy o ffotonau gyda'r un cyfnod, amlder a chyfeiriad â'r ffotonau cychwynnol. Mae hyn yn ymbelydredd ysgogol. Pan fydd ffotonau'n adlewyrchu yn ôl ac ymlaen rhwng y drychau hyn, mae ffotonau ymbelydredd mwy ysgogol yn cael eu cynhyrchu yn yr haen weithredol, gan ffurfio mecanwaith mwyhau golau yn y ceudod soniarus.

3. ceudod soniarus ac ymhelaethu golau: Gan fod haen weithredol yr EEL wedi'i fewnosod rhwng dau ddrychau cyfochrog (wynebau diwedd), bydd y drychau hyn yn adlewyrchu rhai ffotonau yn ôl i'r haen weithredol. Pan fydd ffotonau'n adlewyrchu yn ôl ac ymlaen rhwng y ddau ddrych, mae ffotonau ymbelydredd mwy ysgogol yn cael eu cynhyrchu yn yr haen weithredol. Mae'r broses chwyddo golau ailadroddus hon yn ffurfio'r mecanwaith mwyhau golau yn y ceudod soniarus.

4. Allbwn laser‌: Pan fydd nifer y ffotonau yn y ceudod soniarus yn cyrraedd trothwy penodol, bydd rhai ffotonau'n cael eu hallyrru trwy'r wyneb diwedd gydag adlewyrchedd is i ffurfio allbwn laser. Mae cyfeiriad pelydr laser EEL yn gyfochrog ag wyneb y sglodion, felly fe'i gelwir yn laser sy'n allyrru ymyl.

Pedwar Dull oeri

Oeri sinc gwres darfudiad naturiol‌: Mae'r dull hwn yn defnyddio deunyddiau â dargludedd thermol uchel i gael gwared ar y gwres a gynhyrchir a gwasgaru'r gwres trwy ddarfudiad naturiol. Yn ogystal, gall esgyll hefyd helpu i wasgaru gwres a gwella cyfradd trosglwyddo gwres y system oeri‌.

‌Deunyddiau dargludedd thermol‌: Defnyddiwch ddeunyddiau â dargludedd thermol uchel i leihau tymheredd y laser. Gall y deunyddiau hyn dargludo gwres i ffwrdd yn effeithiol, a thrwy hynny gynnal gweithrediad sefydlog y laser‌.

Yn seiliedig ar dechnoleg lled-ddargludyddion sy'n arwain y diwydiant, mae BrandNew yn darparu ystod eang o opsiynau sglodion laser. Mae rhai o'r opsiynau hyn yn cynnwys tonfeddi sy'n amrywio o 450nm hyd at 2100nm, sglodyn laser allyrrydd sengl gyda phŵer allbwn hyd at 20W a sglodyn laser un bar gyda phŵer allbwn hyd at 600W, a thon barhaus (CW) a thon lled-barhaus (QCW ) opsiynau. Mae sglodion a bar laser ar gael mewn amrywiol ffactorau llenwi, lled streipen, lled bar, a hyd ceudod, a gellir datblygu opsiynau wedi'u haddasu i gwrdd â'ch gofynion unigryw.

Cynhyrchir sglodion laser o dan y rheolaethau ansawdd llymaf. Dim ond gyda thechnoleg epitacsi, prosesu a chotio ffased o'r radd flaenaf yr ydym yn gweithio. Defnyddir dulliau sodro safonol ar gyfer cydosod sglodion laser. Mae'r deunydd yn cefnogi sodr meddal (indium) a sodr caled (aur / tun). Mae cyfluniad safonol y sglodion laser yn strwythur allyrrydd wedi'i wahanu ar yr ochr p. Ar gais, mae sglodion laser ar gael gyda meteleiddio ochr-p parhaus a haenau ffased wedi'u haddasu, gan ddefnyddio haenau AR isel ar gyfer cydosod cyseinyddion allanol.
