Allyrwyr Sengl

Deuod laser allyrrydd sengl yw deuod laser gyda strwythur syml a dim ond un allyrrydd laser. Mae'r deuod laser hwn fel arfer yn cynnwys cyffordd pn a haen weithredol, ac mae'n cynhyrchu golau laser trwy chwistrelliad cerrynt. Mae gan ddeuodau laser allyrrydd sengl nodweddion maint bach, pwysau ysgafn, ac effeithlonrwydd uchel, ac fe'u defnyddir yn eang mewn amrywiol feysydd megis cyfathrebu optegol, triniaeth feddygol, synhwyro, storio data, ac ati.

Mae Deuodau Laser Allyrwyr Sengl yn fath o ddeuod laser sydd ag ardal allyrru sengl, a elwir hefyd yn grib sengl, i allyrru'r golau, ac sy'n cynnwys dim ond un deuod laser fesul pecyn. Deuodau laser allyrwyr sengl yw deuodau laser allyrru ymyl-lle mae gan y rhanbarth allyrru ar y ffased flaen siâp streipen lydan, gyda dimensiynau o ee. 1μm × 100μm.

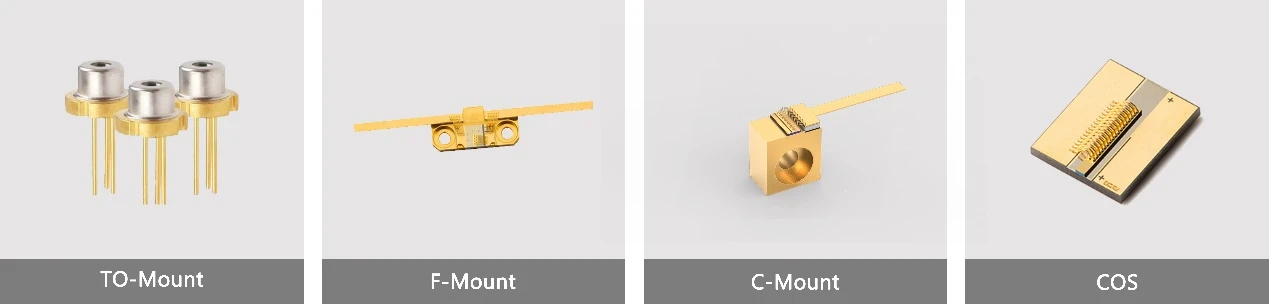

I-Mowntio

C-Mowntio

F-Mowntio

Allyrwyr sengl Mae Diodes Laser ar gael yn y tonfeddi uwchfioled (UV), fioled, glas, coch ac IR. Mae'r pŵer allbwn yn amrywio o mWs ar y deuodau laser un modd, i watiau yn yr allyrwyr amlfodd a VCSELS. Mae yna lawer o becynnau gwahanol i ddewis ohonynt, gan gynnwys sglodion ar submount COS, C-mount, F-mount, a phecynnau TO-can a HHL amrywiol. Gellir datblygu tonfeddi amgen ac opsiynau pecynnu wedi'u haddasu i gwrdd â'ch gofynion unigryw.

COS Deuod Laser

GALLU-GALLU Deuod Laser

C-osod Laser Diode

F-mount Laser Diode

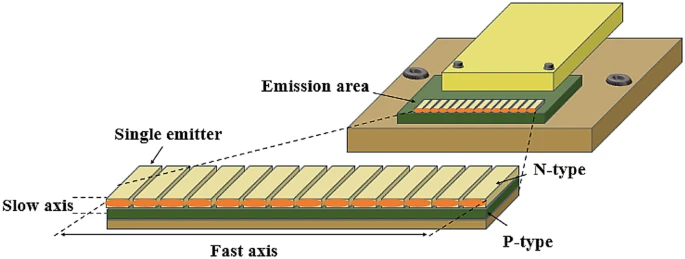

Mae'r prif wahaniaeth rhwng deuod laser allyrrydd sengl a deuod laser bar sengl yn gorwedd yn y modd allyriadau a nodweddion y trawst. ‌

Modd allyriadau ‌

Deuod laser allyrrydd sengl: Mae'r math hwn o ddeuod laser yn cynhyrchu un trawst, a ddefnyddir fel arfer mewn cymwysiadau sydd angen manylder uchel a datrysiad uchel. Mae ganddo ansawdd trawst uchel, diamedr trawst bach, ongl dargyfeirio bach, a gallu canolbwyntio cryf. ‌

Deuod laser bar sengl: Mae'r math hwn o ddeuod laser yn cynhyrchu trawstiau aml, a ddefnyddir fel arfer mewn cymwysiadau sydd angen gwresogi ardal fawr yn unffurf. Mae ei ddull trawst yn gymhleth, mae ansawdd y trawst yn gymharol isel, ond mae unffurfiaeth y trawst yn dda. ‌

Nodweddion trawst ‌

Deuod laser allyrrydd sengl: Mae ansawdd y trawst yn hynod o uchel, sy'n addas ar gyfer cymwysiadau sydd angen manylder uchel a datrysiad uchel, megis torri, weldio a marcio mewn gweithgynhyrchu diwydiannol. ‌

Deuod laser bar sengl: Mae unffurfiaeth y trawst yn dda, sy'n addas ar gyfer cymwysiadau cyffredinol sy'n gofyn am unffurfiaeth ansawdd trawst a chost isel, megis torri laser, weldio, ac ati. ‌

Senarios cais ‌

Deuod laser allyrrydd sengl: Defnyddir yn helaeth mewn cymwysiadau sydd angen manylder uchel a chydraniad uchel, megis systemau cyfathrebu ffibr optegol, gweithgynhyrchu offerynnau manwl, ac ati.

Deuod laser bar sengl: Yn addas ar gyfer cymwysiadau cyffredinol sy'n gofyn am ansawdd trawst unffurf a chost isel, megis-cyfathrebu pellter byr, gwresogi ardal fawr, ac ati. ‌

I grynhoi, mae gwahaniaethau sylweddol yn y modd allyriadau a nodweddion trawst rhwng deuod laser allyrrydd sengl a deuod laser bar sengl, sy'n pennu eu cymhwysedd mewn gwahanol senarios cais.

Mae'r pecyn o ddeuod laser allyrrydd sengl yn bennaf yn cynnwys y canlynol:

I becyn:

Pecyn ‌TO38 (3.8mm): Mae gan y math hwn o ddeuod laser faint bach ac mae'n addas ar gyfer cymwysiadau sydd angen maint bach.

Pecyn ‌TO18 (5.6mm): Ychydig yn fwy o ran maint, sy'n addas ar gyfer cymwysiadau sydd angen allbwn pŵer canolig.

Pecyn ‌TO5 (9mm): Mwy o faint, sy'n addas ar gyfer cymwysiadau sydd angen allbwn pŵer uwch.

Pecyn TO3: Mae'r pecyn hwn hefyd yn gymharol gyffredin ac mae'n addas ar gyfer gofynion cais penodol.

‌C{0}}mount, F-mount package‌: Mae'r pecynnau hyn yn addas ar gyfer systemau optegol penodol ac mae ganddynt ymddangosiadau a dulliau gosod gwahanol‌.

Perthynas pŵer a chyfaint: Yn gyffredinol, po fwyaf yw'r cyfaint wedi'i becynnu, y mwyaf yw pŵer y deuod laser. Felly, wrth ddewis pecyn, mae angen penderfynu pa becyn i'w ddefnyddio yn seiliedig ar y gofynion cais penodol ‌.

Mae gan y pecynnau hyn eu nodweddion eu hunain ac maent yn addas ar gyfer gwahanol senarios cymhwyso a gofynion pŵer. Mae dewis y pecyn cywir yn hanfodol i sicrhau perfformiad a sefydlogrwydd y deuod laser.

Ffurfiau pecynnu amrywiol‌: Mae deuodau laser TO ar gael mewn amrywiaeth o ffurfiau pecynnu, megis TO38, TO18, TO5, a TO3. Po fwyaf yw maint y pecyn, y mwyaf yw'r pŵer.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), defnyddir y pecyn TO-3 ‌.

Strwythur mewnol: Mae deuodau laser TO fel arfer yn integreiddio ffotodiod monitro i fonitro'r trawst allbwn ar wyneb cefn y deuod laser i gynnal lefel pŵer cyson‌.

‌Meysydd cymhwysiad eang‌: Mae deuodau laser TO yn perfformio'n dda mewn-cyfathrebiadau data cyflymder uchel, a gall eu hamledd modiwleiddio allbwn gyrraedd hyd at sawl gigahertz trwy fodiwleiddio'r cerrynt gyriant. Yn ogystal, fe'u defnyddir yn eang mewn meysydd fel lidar a synwyryddion, oherwydd bod eu miniaturization, cost isel a pherfformiad uchel yn symleiddio dyluniad system a gwella dibynadwyedd.

‌Manteision technegol‌: Mae gan ddeuodau laser TO gydlyniad a monocromatigrwydd uchel, sy'n eu gwneud yn rhagori mewn holograffeg a chymwysiadau eraill sy'n gofyn am gydlyniad uchel‌. Yn ogystal, mae ganddynt hefyd ddwysedd optegol uchel a maint sbot bach, sy'n rhoi manteision sylweddol iddynt wrth ganolbwyntio a phrosesu deunyddiau.

Mae'r nodweddion hyn yn gwneud i deuodau laser TO ragori mewn amrywiaeth o gymwysiadau, o offer cyfathrebu pŵer isel i gymwysiadau diwydiannol pŵer uchel, gyda manteision unigryw a senarios cymhwysiad.

Mae prif nodweddion deuodau laser F-Mount laser yn cynnwys eu priodweddau optegol, pecynnu, senarios cymhwyso, a chymariaethau â phecynnu arall. ‌

Priodweddau optegol

F-Mae gan deuodau laser mount nodweddion cydlyniant uchel a thonfedd sengl, sy'n galluogi eu hallbwn i ganolbwyntio ar ddifreithiant-maint sbot cyfyngedig. Mae maint y fan a'r lle yn dibynnu ar y donfedd laser. Po fyrraf yw'r donfedd, y lleiaf yw'r fan a'r lle, sy'n arbennig o bwysig mewn storfa ddwysedd uchel. ‌

Pecynnu

F-Mae deuodau laser mount fel arfer yn cael eu pecynnu yn F-Mount. Mae'r pecyn hwn yn addas ar gyfer amrywiaeth o gymwysiadau, yn enwedig y rhai sydd angen aliniad manwl uchel. F-Mae pecynnau gosod fel arfer yn cynnwys rhyngwyneb wedi'i edafu ar gyfer tocio'n hawdd â systemau optegol. ‌

Senarios cais

F-Mae deuodau gosod laser yn addas ar gyfer rhaglenni sy'n gofyn am aliniad manwl uchel ac allbwn pŵer uchel. Oherwydd eu cydlyniad uchel a nodweddion tonfedd sengl, fe'u defnyddir yn eang mewn mesur optegol, prosesu laser, offerynnau ymchwil gwyddonol, a meysydd eraill. ‌

Cymhariaeth â ffurfiau pecynnu eraill

O gymharu â deuodau laser mewn ffurfiau pecynnu eraill, mae gan F-Deuodau laser mount fanteision o ran perfformiad optegol a hwylustod gosod. Er enghraifft, o gymharu â TO-Can becynnu, F-Mae pecynnu mount yn darparu gwell cywirdeb aliniad a phŵer allbwn mwy sefydlog. Yn ogystal, F-Mae pecynnu mount fel arfer yn cynnwys mwy o fecanweithiau addasu i addasu i ofynion cymhwyso gwahanol‌.

I grynhoi, mae deuodau laser F-Mount laser yn perfformio'n dda yn y meysydd optegol a diwydiannol gyda'u cydlyniad uchel, nodweddion tonfedd sengl, ffurf becynnu manwl gywir ac ystod eang o senarios cymhwyso.

‌ Mae prif nodweddion deuodau laser C-Mount laser yn cynnwys gallu trin pŵer uchel, sy'n addas ar gyfer deuodau laser pŵer uchel, strwythur cymhleth, gan gynnwys cydrannau fel lensys, addasiad ffocws ac ategolion‌‌.

Nodweddion manwl

‌Gallu trin pŵer uchel‌: Gall dyluniad pecyn C{0}Mount wrthsefyll pŵer uwch ac mae'n addas ar gyfer senarios cymhwysiad sy'n gofyn am allbwn pŵer uchel.

‌Strwythur cymhleth‌: Mae'r pecyn C-Mount yn cynnwys cydrannau fel lensys, addasiad ffocws ac ategolion, sy'n gwneud ei strwythur yn gymharol gymhleth, ond yn darparu mwy o swyddogaethau a hyblygrwydd.

‌Addas ar gyfer deuodau laser pŵer uchel‌: Oherwydd ei allu i drin pŵer uchel, mae'r pecyn C-Mount yn arbennig o addas ar gyfer deuodau laser pŵer uchel a gall ddiwallu anghenion cymwysiadau pŵer uchel.

Senarios cais

Oherwydd ei allu trin pŵer uchel a'i ddyluniad strwythurol cymhleth, mae deuodau laser C-Mount yn cael eu defnyddio'n eang mewn senarios sy'n gofyn am allbwn pŵer uchel, megis prosesu diwydiannol, offer meddygol, offer ymchwil gwyddonol, ac ati.‌

Gall deuodau laser allyrrwr sengl fod â lens FAC. ‌

Mae'r golau a allyrrir gan ddeuod laser pŵer uchel yn eliptig, gydag ongl dargyfeirio mawr o'r enw'r echelin gyflym ac ongl dargyfeirio bach o'r enw'r echelin araf.

Defnyddir lensys FAC i wrthdaro'n effeithlon ag onglau dargyfeirio mawr trwy lensys. Mae gennym hanes o gwsmeriaid yn eu defnyddio mewn laserau diwydiannol, laserau pwmp ar gyfer cyfathrebu optegol, mwyhaduron optegol, a LiDAR modurol.

Defnyddir lensys FAC (Lensys Collimation Cyflym-Echelin) yn bennaf i wrthdaro â'r trawst a allyrrir gan ddeuodau laser. Yn enwedig mewn deuodau laser pŵer uchel, gall lensys FAC leihau'r ongl dargyfeirio ar yr echelin gyflym yn effeithiol a gwella cyfeiriadedd a gwrthdaro'r trawst. rhyw. Defnyddir lensys o'r fath yn gyffredin mewn cymwysiadau fel laserau diwydiannol, laserau pwmp ar gyfer cyfathrebu optegol, chwyddseinyddion optegol, a LiDAR modurol.

Yn benodol, mae'r lens FAC yn gwneud y trawst a allyrrir gan y deuod laser yn fwy cryno trwy wrthdaro'n effeithlon ag ongl dargyfeirio mwy, gan leihau gwasgariad a cholled y trawst wrth ei drosglwyddo, a thrwy hynny wella perfformiad cyffredinol ac effeithlonrwydd y system. Gall ychwanegu lens FAC at ddeuod laser tiwb sengl wella ansawdd y trawst yn sylweddol ac mae'n addas ar gyfer cymwysiadau sydd angen cyfeiriadedd uchel ac ongl dargyfeirio isel.

Mae deuod laser allyrrydd sengl yn ddyfais lled-ddargludyddion sy'n trosi ynni trydanol yn uniongyrchol i olau laser. Mae ganddo nodweddion maint bach, effeithlonrwydd uchel a chyflymder ymateb cyflym, ac fe'i defnyddir yn eang mewn sawl maes. ‌

Cyfathrebiad ffibr-optig

Mae deuod laser allyrrwr sengl yn chwarae rhan graidd mewn cyfathrebu ffibr optig oherwydd gall allyrru pelydr laser monocromatig a chydlynol iawn, sy'n addas ar gyfer trosglwyddo data pellter hir a chyflymder uchel. Mae'r prif gymwysiadau'n cynnwys y trosglwyddydd yn y cyswllt cyfathrebu ffibr optig rhwng canolfannau data a rhwydweithiau telathrebu, a thrawsyriant signal optegol mewn ffibr i'r dechnoleg cartref (FTTH).

Argraffu a sganio â laser

Mae deuod laser allyrrydd sengl yn elfen bwysig o argraffwyr laser a sganwyr cod bar. Mewn argraffwyr laser, mae'r pelydr laser yn sganio'r drwm delweddu i gynhyrchu delwedd electrostatig, sy'n denu arlliw i'w hargraffu ar bapur; mewn sganwyr cod bar, mae'r laser yn sganio'r cod bar i ddadgodio gwybodaeth, a ddefnyddir yn eang mewn meysydd manwerthu, logisteg ac awtomeiddio diwydiannol‌.

Offer meddygol

Yn y maes meddygol, defnyddir deuod laser allyrrydd sengl mewn llawdriniaeth offthalmig, triniaeth ddeintyddol, a thriniaeth croen, megis llawdriniaeth cywiro gweledigaeth, tynnu craith, ac ati Yn ogystal, fe'u defnyddir hefyd ar gyfer biosensing i ganfod dangosyddion biolegol megis siwgr gwaed ac ocsigen gwaed.

Prosesu diwydiannol

Defnyddir deuod laser allyrrydd sengl ar gyfer torri, weldio, dyrnu ac engrafiad manwl gywir mewn prosesu diwydiannol. O'i gymharu â dulliau mecanyddol traddodiadol, mae gan brosesu laser drachywiredd ac effeithlonrwydd uwch, ac mae'n addas ar gyfer prosesu deunyddiau fel metelau a phlastigau yn fanwl.

Mae bywyd gwasanaeth cyfartalog y deuod laser allyrrydd sengl yn fwy na 10,000 o oriau, a gall bywyd gwasanaeth rhai cynhyrchion terfynol uchel hyd yn oed gyrraedd mwy nag 20,000 o oriau. Mae'r rhif hwn yn cael ei gyfrifo ar sail y pwynt amser pan fydd y pŵer optegol allbwn yn dirywio gyntaf o dan ddefnydd parhaus‌.

Mae'r prif ffactorau sy'n effeithio ar fywyd deuodau laser yn cynnwys deunyddiau a phrosesau, amgylchedd defnydd, ac ati. Gall deunyddiau o ansawdd uchel a phrosesau gweithgynhyrchu rhagorol gynyddu bywyd deuod laser yn sylweddol, tra gall tymheredd uchel, lleithder, cerrynt gormodol, pŵer gormodol, a gweithrediad parhaus hirdymor fyrhau bywyd deuod laser‌.

Er mwyn ymestyn oes y deuod laser, gellir cymryd y mesurau canlynol:

Rheoli cerrynt a phŵer‌ i osgoi mynd y tu hwnt i sgôr y deuod laser.

‌Cadwch y tymheredd gweithredu yn sefydlog‌ ac osgoi gorboethi neu dymheredd isel.

Atal amsugno lleithder‌, dod i gysylltiad â golau cryf neu ddirgryniad gormodol.

Trwy ystyried yn gynhwysfawr ddeunyddiau, prosesau, amgylchedd defnydd a ffactorau eraill, a mabwysiadu dulliau defnydd a chynnal a chadw rhesymol, gellir ymestyn bywyd gwasanaeth ac effeithlonrwydd gweithio deuodau laser yn effeithiol.

Cefnogi cymwysiadau mewn pwmpio laser cyflwr solet, trin gwres, amddiffyn, meddygaeth ac ymchwil wyddonol gyda'r ffynonellau allyrwyr sengl pŵer uchel unigryw hyn. Galluogi MOPA a chymwysiadau laser deuod ceudod allanol trwy ddefnyddio mwyhaduron tapio modd sengl pŵer uchel. Defnyddiwch allyrwyr sengl aml-ddull ar gyfer pwmpio cyflwr cyflwr solid, amddiffyn a meddygaeth.

Mae gan Brandnew Technology, un o gynhyrchwyr a chyflenwyr laser deuod blaenllaw yn Tsieina, ffatri broffesiynol sy'n cynhyrchu deuod laser allyrrydd sengl o ansawdd uchel ac yn gwerthu am bris cystadleuol. Croeso i gyfanwerthu ein cynnyrch a wneir yn Tsieina.
